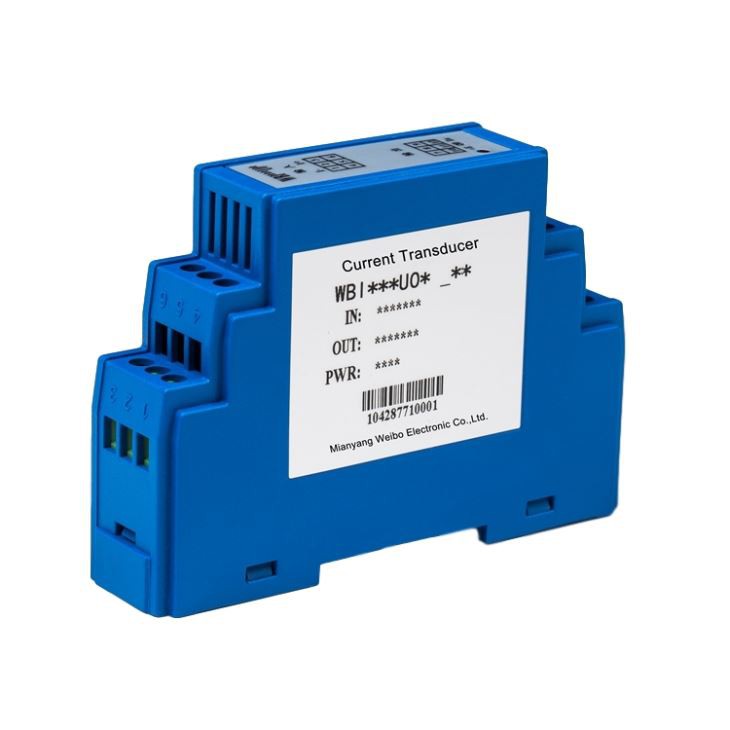

電流センサー 2 アンペア

WBI342U01-S として指定される電流センサー 2 アンプは、DC 入力電流を負荷に依存しない DC 0～5V または 0～10V の出力信号に変換します。-このセンサーは、電磁絶縁原理を採用することにより、電気ネットワークまたは回路からの DC 電流のリアルタイム測定を実行します。

利点：

* 入力と出力の間に完全なガルバニック絶縁を提供します。
* 高い測定精度を保証します。
* 温度変化によるドリフトを最小限に抑えます。
* 広い温度範囲にわたって効率的に動作します。

一次精度テスト手順:

1. 出力監視メーター (V1 と表記) を使用して、信号電源機器の出力を測定します。 Ir で示されるトランスデューサの測定範囲内の任意の入力値を選択します (たとえば、0 ～ 5V の出力範囲に対応する 5A の入力値)。

次の式を使用して、期待される出力値 Uz を計算します。

Uz=5V × Ir / 5A

2. V2 として指定される別の出力監視メーターを使用して、トランスデューサーによって生成される出力電圧 Uo を測定します。

次の方程式を使用して、トランスデューサの基本的な導入誤差 を計算します。

= (Uo − Uz) / 5V × 100

電流センサーの精度は、この簡単なテスト手順を通じて検証できます。出力監視メータを使用することで、センサの出力と入力電流に基づく計算値を比較することができます。あらゆる偏差を使用して導入された誤差を計算し、センサーの性能と精度についての洞察を得ることができます。

産業プロセス、エネルギー管理、制御システムのいずれで使用される場合でも、電流センサー 2 アンプ – WBI342U01-S は、正確な電流測定のための信頼できるソリューションを提供し、監視および制御操作の精度と安定性の確保に役立ちます。
