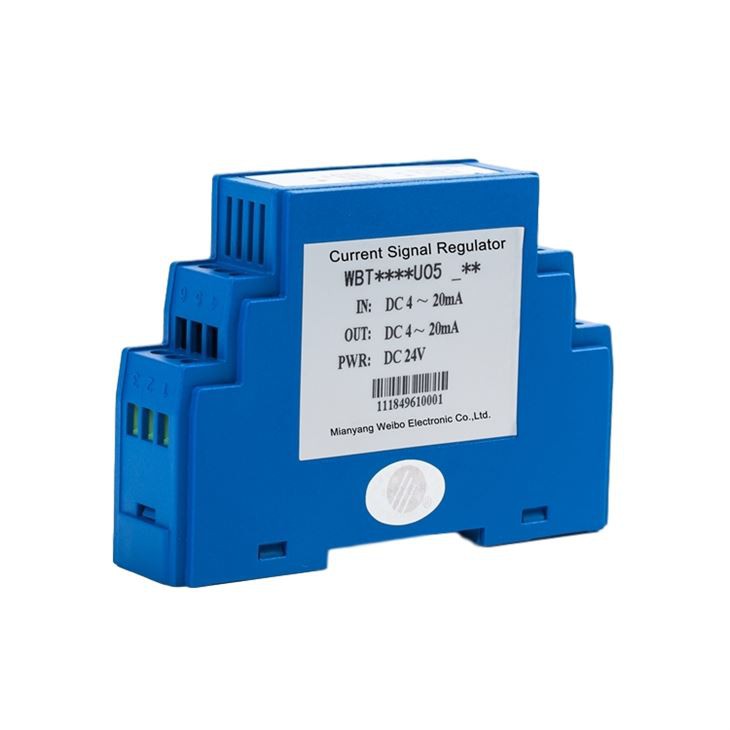

2チャンネル4〜20mA標準信号コンディショナー

WBT2C4CU05は、線形光電絶縁技術を使用して、2チャンネル4mA〜20mA DC電流信号を絶縁して送信します。この製品は独立した双方向三方向絶縁製品であり、各チャンネルの入力、出力、補助電源は相互に電気的に絶縁されています。このプロダクトは高精度、高い絶縁、低い漂流および低い電力消費の特徴を有する。センサまたはメートルの信号伝送プロセスにおけるコモンモード干渉を解決し、収集された信号の散乱の長い伝送距離によって引き起こされる接地ループ干渉と強い電気干渉を克服し、特に電気絶縁を必要とするセンサ/送信機およびメートルでの使用に適しています。

レギュレータの配線図:

利点:

強力な過負荷能力、高い信頼性、高速応答、高精度。

アプリケーション:

AC配電システム:配電キャビネット、鉄道電源など。

信号監視:フィラメントリレーのAC電流監視、モータの入力信号モニタリングなど

人気ラベル: 2チャンネル4〜20mA標準信号コンディショナー、中国、サプライヤー、工場、価格

1. 入力:デュアルチャネルDC 4mA〜20mA;

2.出力:デュアルチャネルDC 4mA〜20mA。

3. 精度: クラス 0.2;

4.同等の入力インピーダンス:約250Ω。

5. 線形範囲: 0%〜120% 名目入力;

6. 応答時間: 120ms;

過負荷容量:公称入力電流の2倍、5回持続。

8. 補助電源: DC 24V;

9. 静止電流: 50mA;

10.絶縁耐電圧:>DC 1kV、入力、出力、電源の中の1分

11. 出力リップル:<10mv>

12. 温度ドリフト: 150×10-6/°C;

13.周囲温度:商業グレード:0°C〜50°C、

工業グレード:-25°C〜+70°C。
